Wir beliefern Sie im Rahmen unserer Zusammenarbeit mit der Firma AVI mit Gitterträgern für die Produktion von Elementdecken (Filigrandecken) und doppelschaligen Wänden.

Die Gitterträger sind durch das DIBt bauaufsichtlich zugelassen und werden durch das MPA NRW güteüberwacht.

               DIBt - Deutsches Institut für Bautechnik            Materialprüfungsamt NRW

Die Zulassungen und die Ãœbereinstimmungszertifikate erhalten Sie zum Download in unserem Service-Bereich.

Gitterträger ALD (Filigranträger / Kaiser-Omnia-Träger)

Der Obergurt und die Diagonalgurte der Trägertypen ALD und ALW können sowohl glatt als auch alternativ in gerippter Ausführung geliefert werden. Der Trägertyp ALS kann für Obergurt, Diagonalen und Untergurte sowohl glatt als auch alternativ in gerippter Ausführung geliefert werden.

Die Standardträger werden aus Betonstahl B500A+G bzw. B500A KR (normalduktil) gefertigt.
Auf Wunsch können die zu bemessenden Untergurte ab Durchmesser 6 mm auch in der Güte Betonstahl B500B mit hochduktilen Materialeigenschaften gefertigt werden.

Die Diagonalgurte werden für die Produktion von doppelschaligen Wänden mit innenliegender Wärmedämmung (Thermowand) in nichtrostender Ausführung BST 500 NG oder NR in den Werkstoffen 1.4571, 1.4362 und 1.4482 geliefert. Abweichende Werkstoffe können in Übereinstimmung mit der Produktzulassung für Thermowände auf Anfrage ebenfalls angeboten werden.

Bis zu einer Trägerhöhe von einschließlich 150 mm sind die Gitterträger ALD, ALW und ALS zu 100 Stück je Bund, darüber hinaus zu 50 Stück je Bund und jeweils mit Packband gepackt.

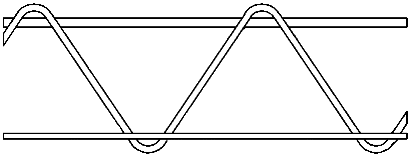

ALW Gitterträger für doppelschalige Wände (Kaiserwände)

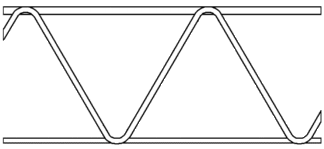

ALD Gitterträger für Elementdecken (Filigrandecken)

- doppelschaligen Wänden
  â–ª Trägerhöhen 130 mm bis 360 mm
  â–ª Obergurt Durchmesser 08 mm bis 12 mm
  â–ª Untergurte Durchmesser 05 mm bis 08 mm
  â–ª Diagonalen Durchmesser 05 mm bis 07 mm

- doppelschaligen Wänden mit innenliegender Wärmedämmung
  â–ª Trägerhöhen 130 mm bis 360 mm
  â–ª Obergurt Durchmesser 08 mm bis 12 mm
  â–ª Untergurte Durchmesser 05 mm bis 08 mm
  â–ª Diagonalen Durchmesser nichtrostend (glatt und/oder gerippt) 05 mm bis 07 mm

- doppelschaligen Wänden mit innenliegender Wärmedämmung
  â–ª Trägerhöhen 130 mm bis 360 mm
  â–ª Obergurt Durchmesser 05 mm bis 08 mm
  â–ª Untergurte Durchmesser 05 mm bis 06 mm
  â–ª Diagonalen Durchmesser nichtrostend (glatt und/oder gerippt) 05 mm bis 06 mm

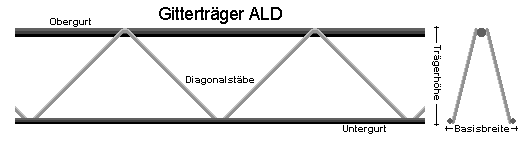

Gitterträger ALD

Der Gitterträger Typ ALD ist bauaufsichtlich durch das DIBt zugelassen mit der Zulassungsnummer Z-15.1-262 für die Produktion von :

- Elementdecken
  â–ª Trägerhöhen 70 mm bis 300 mm
  â–ª Obergurt Durchmesser 08 mm bis 14 mm
  â–ª Untergurte Durchmesser 05 mm bis 14 mm
  â–ª Diagonalen Durchmesser 05 mm bis 09 mm


Gitterträger ALW

Der Gitterträger Typ ALW ist bauaufsichtlich durch das DIBt zugelassen mit der Zulassungsnummer Z-15.2-261   für die Produktion von :

- doppelschaligen Wänden
  â–ª Trägerhöhen 130 mm bis 360 mm
  â–ª Obergurt Durchmesser 05 mm bis 08 mm
  â–ª Untergurte Durchmesser 05 mm bis 06 mm
  â–ª Diagonalen Durchmesser 05 mm bis 06 mm


ALD Gitterträger
Bündelung ALD - Gitterträger zu je 50 Stück

Bündelung 50er Bund

Bündelung ALD - Gitterträger zu je 100 Stück

Bündelung 100er Bund

Dokumente zum Download :
Zulassung Gitterträger ALD (Plattendecke) Z-15.1-262 (Kurzfassung)
Zulassung Gitterträger ALD (Plattendecke) Z-15.1-262 (komplettes Dokument mit Anlagen)
Übereinstimmungszertifikat Gitterträger ALD (Plattendecke)

Zulassung Gitterträger ALD und ALW (doppelschalige Wand) Z-15.2-261 (Kurzfassung)
Zulassung Gitterträger ALD und ALW (doppelschalige Wand) Z-15.2-261 (komplett mit Anlagen)
Übereinstimmungszertifikat Gitterträger ALD und ALW (doppelschalige Wand)

Zulassung Gitterträger ALS (Schubträger) Z-15.1-347 (Kurzfassung)
Zulassung Gitterträger ALS (Schubträger) Z-15.1-347 (komplett mit Anlagen)
Übereinstimmungszertifikat Gitterträger ALS (Schubträger)

zulässige Montagestützweiten für Plattendecken mit Gitterträger ALD (ODU   8/5/5)
zulässige Montagestützweiten für Plattendecken mit Gitterträger ALD (ODU 10/5/5)
zulässige Montagestützweiten für Plattendecken mit Gitterträger ALD (ODU   8/6/6)
zulässige Montagestützweiten für Plattendecken mit Gitterträger ALD (ODU 10/6/6)
zulässige Montagestützweiten für Plattendecken mit Gitterträger ALD (ODU 12/6/6)
zulässige Montagestützweiten für Plattendecken mit Gitterträger ALD (ODU 12/7/6)
zulässige Montagestützweiten für Plattendecken mit Gitterträger ALD (ODU 14/7/6)

Gewichtstabellen Gitterträger ALD, ALW und ALS (die Tabellen senden wir Ihnen auf Anfrage per eMail zu)

Gitterträger ALD mit Folierung (Folienverpackung)

Ebenso können die Gitterträgerenden zum Schutz gegen Korrosion mit einem schweißfähigen Speziallack an einem oder beiden Enden gegen Aufpreis konserviert werden.

Standardmäßig werden die Gitterträgerbunde ohne Aufpreis mit textilen Verladeschlaufen für die Entladung versehen, da ein Einhängen an Walzdrahtschlaufen nicht zulässig ist.

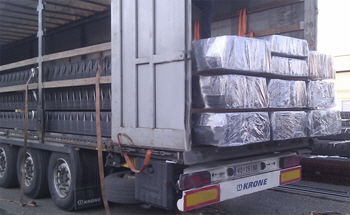

Die Verfrachtung erfolgt in der Regel mit Planen-LKW (Edscha bzw. Tautliner), um die Träger vor Witterungseinflüssen während des Transports zu schützen.
Auf Wunsch kann der Transport jedoch auch mit offenen Aufliegern ohne Plane und Spriegel erfolgen.
Bitte erfragen Sie in diesem Fall die eventuellen Mehrfrachten für diese Sonderfahrzeuge.

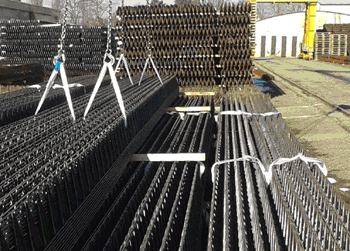

Gitterträger ALD mit Textilschlaufen



     Sie sind hier : Home - Lieferprogramm - Gitterträger

Alternativ können die Gitterträger zum Schutz gegen Feuchtigkeit auch an einem oder beiden Enden gegen Aufpreis mit Folie eingepackt werden.

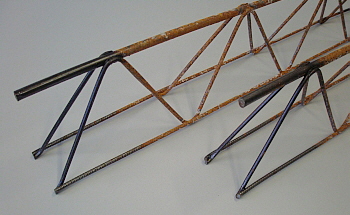

Gitterträger ALD mit Korrosionsschutz

Die Standardlängen für die Gitterträger ALD und ALW betragen 13,4 m bzw. 14,0 m.
Die Standardlänge für den Schubträger ALS beträgt 7,0 m bzw. 7,2 m.
Abweichende Längen sowie Fixlängen in Abstufungen von 10 cm für die Trägertypen ALD und ALW bzw. 20 cm für den Trägertyp ALS bieten wir Ihnen auf Anfrage gerne an.

Die Basisbreite der Träger beträgt ca. 80 mm. Abweichende Breiten können auf Anfrage gefertigt werden.

Gemäß der aktuellen bauaufsichtlichen Zulassung des DIBt dürfen ALD-, ALW und ALS-Gitterträger nach
â–ª  DIN1045-1:2008-08 und
â–ª  DIN EN 1992-1-1:2011-01 (Eurocode 2)
eingesetzt werden.

Zum Seitenanfang
zurück zur vorherigen Seite

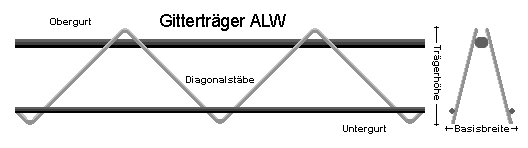

Gitterträger ALW (Filigranträger / Kaiser-Omnia-Träger)
ALW Gitterträger für doppelschalige Wände (Kaiserwände)

Gitterträger ALS

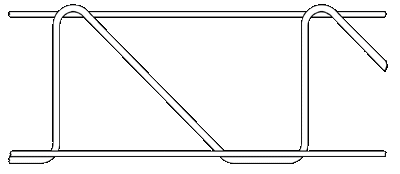

Der Schubträger Typ ALS ist durch das DIBt mit der Zulassungsnummer Z-15.1-347 bauaufsichtlich zugelassen für die Produktion von :



Fertigplatten mit statisch mitwirkender Ortbetonschicht.
  â–ª Trägerhöhen 80 mm bis 300 mm
  â–ª Obergurt Durchmesser 05 mm und 06 mm
  â–ª Untergurte Durchmesser 05 mm bis 07 mm
  â–ª Diagonalen Durchmesser 05 mm und 06 mm

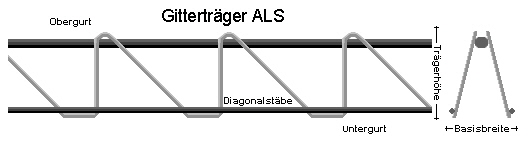

Gitterträger ALS (Schubträger)

Schubträger ALS in Fixlängen werden aus Gründen der ordnungsgemäßen Ladungssicherung und Transportsicherheit standardmäßig auf Einweg- oder Europaletten geliefert. Die einzelnen Gitterträgerbunde werden mit textilen Verladeschlaufen für die Entladung versehen.

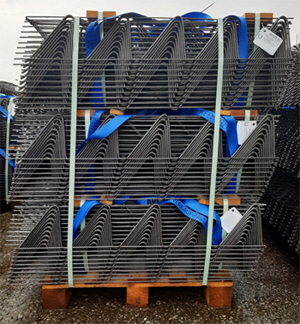

Bündelung Schubträger ALS
